Alarmarchivierung

Alarmarchivierung ist in WinCC OA aktuell über die Alarmklasse (_alert_class) aktiviert, das heißt es kann nicht unabhängig mittels alert handling -Config (_alert_hdl) aktiviert werden.

Aktuell (NGA V2.0) ist noch keine Archivklassenzuweisung möglich, also wird die gesamte Alarm-History in einer Archivgruppe mit dem Namen "ALERT" gespeichert (ähnlich dem RDB-Manager).

Anmerkung: Aktive Alarme werden beim Start des NGAs archiviert. Es findet also eine Synchronisation zwischen den bereits archivierten Alarmen und den aktiven Alarmen statt.

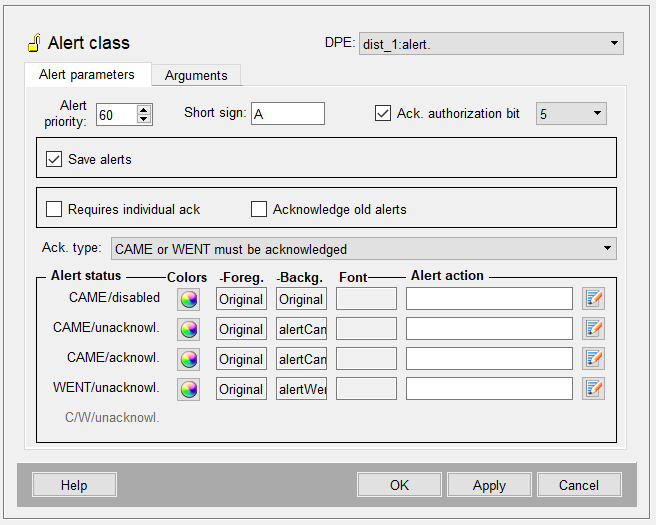

Abbildung 1. Konfiguration der Alarmklasse

Die "Meldungen speichern" (Save alerts)-Auswahl definiert ob alle Alarme dieser Alarmklasse archiviert werden oder nicht. Dies ist identisch mit der Konfiguration, die für Wertarchivierung/RAIMA und RDB-Manager verwendet wird.
