Archiv-zu-Gruppe-Zuordnung

Das NGA Group assignment-Panel wird geöffnet. Sie können Standardgruppen selektieren oder neue Gruppen erstellen. Wenn Sie eine neue Gruppe erstellen wollen, klicken Sie auf die Plus-Schaltfläche auf der rechten Seite- siehe Abbildung unterhalb. Die Zuordnung der Wertearchive zu NGA-Gruppen ist frei wählbar. Die Standardzuordnung ist "Eins-zu-Eins" (z.B. 5 Minuten zu 5 Minuten).

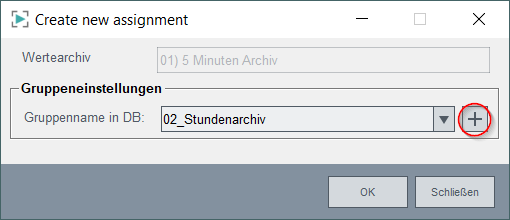

Abbildung 1. NGA Group Assignment (Gruppenzuordnung)

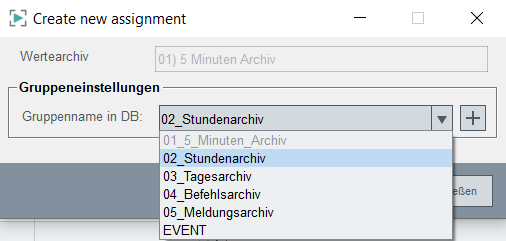

Abbildung 2. Vordefinierte Gruppen

Neue Gruppe erstellen

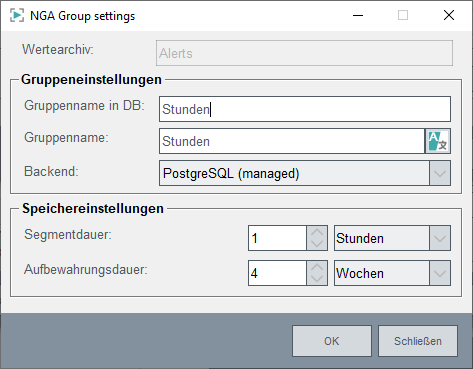

Abbildung 3. Eine neue Gruppe erstellen

Der Gruppenname in DB gibt den Namen der Gruppe in der Datenbank an. Der Gruppenname ist wiederum der Name, der in NGA angezeigt wird. Diese können geändert werden. Selektieren Sie den Backend-Typ aus dem Drop-Down-Menü. Sie können InfluxDB® (verwaltet), InfluxDB® (nicht verwaltet), PostgreSQL® (verwaltet), PostgreSQL® (nicht verwaltet) hinzufügen. Für die verwalteten Datenbanken erstellt und startet/stoppt WinCC OA die Datenbank. Für die nicht verwalteten Datenbanken muss die Datenbank verfügbar sein und die Verbindungseinstellungen dieses Backends müssen später mit Hilfe der Basiskonfiguration des Datenbank-Engineerings konfiguriert werden. Auch die Speichereinstellungen können geändert werden. Informationen zu den Speichereinstellungen finden Sie im Kapitel Speichereinstellungen.

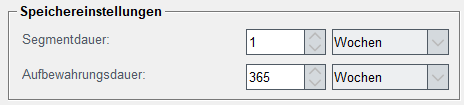

Abbildung 4. Speichereinstellungen
Unter Einstellungen für verwaltete PostgreSQL®-Datenbank werden die Einstellungen für die PostgreSQL®-Datenbank angegeben. Geben Sie einen Datenbankbenutzer, das Passwort und die PostgreSQL®-Portnummer an. Die Default-Portnummer ist 15432. Diese Einstellungen werden für die von WinCC OA verwaltete PostgreSQL®-Datenbank verwendet.
Abbildung 5. Einstellungen für verwaltete PostgreSQL®-Datenbank
Wichtig: Importierte Werte/Alarme, die außerhalb der Aufbewahrungsdauer ihrer Ziel-NGA-Archivgruppe liegen, können nicht in die Segmente geschrieben werden, die ihrer Quellzeit entsprechen, und werden verworfen. Segmente, die außerhalb der Aufbewahrungsdauer liegen, werden nicht erstellt. Sie können sogar bereits gelöscht oder gesichert sein und sind daher nicht mehr beschreibbar. Beim Import von Daten in NGA muss die Aufbewahrungsdauer der NGA-Archivgruppen entsprechend dem zu importierenden Zeitbereich konfiguriert werden.
Wichtig:

Wenn Sie große Aufbewahrungsfristen in Archivgruppen haben, um mehrere Jahre historische Daten aus HDB/RAIMA in PostgreSQL® zu importieren, ist es ratsam, die datenbankspezifische Einstellung backend.suppressViewGenerationdes PostgreSQL®-Backends auf true zu setzen. Dies kann notwendig sein, um Daten erfolgreich zu importieren und eine Überlastung der Datenbank zu vermeiden.

Wenn die Fehlermeldung:
WCCOAnextgenarch(118), 2023.11.27 15:13:49.740, IMPL, SEVERE, 69, Database error, ERROR: out of shared memory
beim Neustart eines Projekts angezeigt wird, empfiehlt es sich, max_locks_per_transaction in <PG data path>/postgresql.conf auf einen höheren Wert zu setzen und die PostgreSQL®-Datenbank neu zu starten, um die neue Einstellung anzuwenden.
