Verteiltes Szenario

Für dieses Szenario ist ein NGA-Standardpaket oder NGA-Premium-Paket erforderlich.

Basierend auf dem NGA-Standardpaket oder NGA-Premium-Paket, sind mehrere Verbindungen vom Backend zur Datenbank möglich und können erweitert werden. Dieses verteilte Szenario ist verfügbar für alle Backends InfluxDB®, MS SQL® und PostgreSQL®.

In dem unterhalb beschriebenen verteilten WinCC OA-System, benötigt der Server 1 keine zusätzliche Lizenz. Die in NGA integrierte Basislizenz ist ausreichend. Der Server 2 benötigt mindestens das Standard-Paket, da im Basispaket nur das lokale Szenario möglich ist.

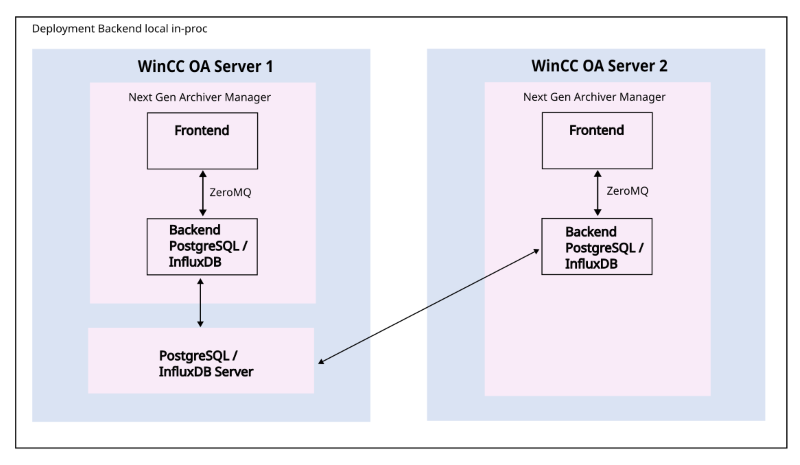

Abbildung 1. NGA-Bereitstellung - Verteiltes Szenario

Vorübergehende Einschränkungen für verteilte Szenarien:

NGA muss auf jedem verteilten WinCC OA-System separat konfiguriert werden.
Herkömmliche Archivgruppen, welche über das verteilte System geteilt werden, können verwendet werden indem identische Archivgruppen auf jedem verteilten WinCC OA-System konfiguriert werden
Systeme auf welchen eine Datenbank läuft, sollten immer aktiv sein oder die Datenbank direkt beim Systemstart des Betriebssystems hochfahren.
