Konfiguration BIRT

Reportprojekt erstellen

Nachdem BIRT erfolgreich gestartet wurde, muss ein Reportprojekt erstellt werden. Klicken Sie im Menü auf File - New - New Report und geben Sie anschließend einen Dateinamen an. Die Reports müssen nicht in einem vordefinierten Verzeichnis gespeichert werden. D.h. selektieren Sie das Verzeichnis, in dem die Reports gespeichert werden sollen.

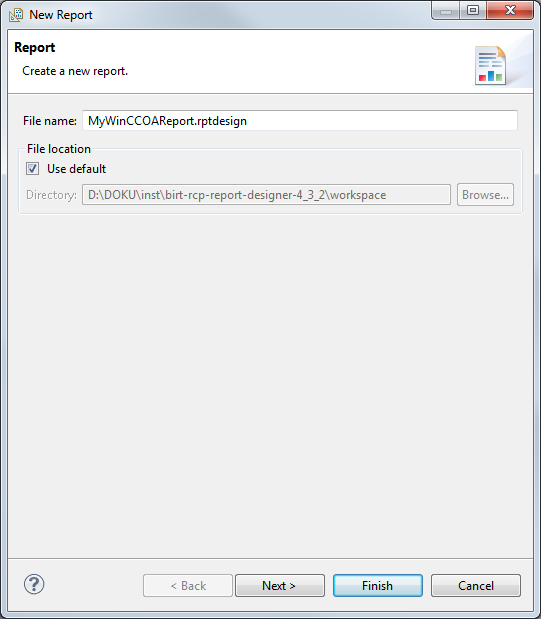

Abbildung 1. Einen neuen Report erstellen

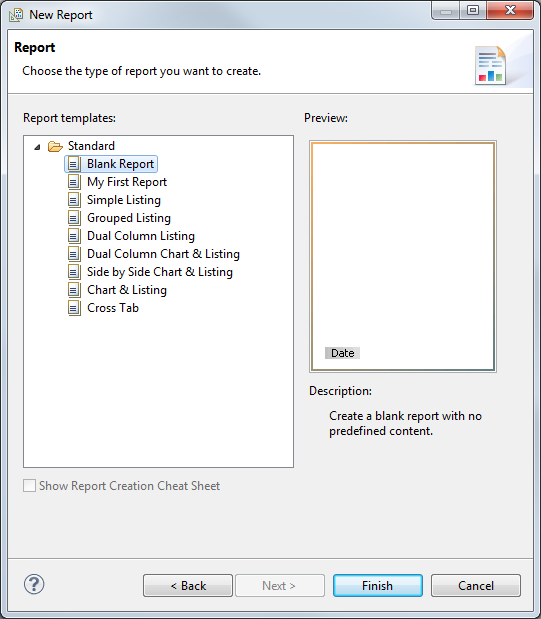

Nachdem man auf Next geklickt hat, gelangt man zur Auswahl von Vorlagen. In diesem Beispiel wird keine Vorlage ausgewählt (Blank Report) und der Report erstellt.
