Datensatz

Als Nächstes muss ein Datensatz erstellt werden. Der Datensatz wird mit einer WinCC OA Funktion verknüpft und fragt mit den entsprechenden Parametern die Daten ab. Über den Datensatz kann dann der Report erstellt werden (siehe auch Report Anzeige).

Data Set erstellen

Durch einen Rechtsklick auf Data Sets im Data Explorer öffnet sich das folgende Kontextmenü, wo New Data Set ausgewählt werden muss.

Abbildung 1. Ein neuer Datensatz

Zunächst muss die Datenquelle ausgewählt werden und der Name für den Datensatz angegeben werden. Der Data Set Type wird automatisch auf "Web Services Data Set" eingestellt und muss nicht mehr verändert werden.

HINWEIS

Wird bei einem bestehenden Datensatz nachträglich eine andere Datenquelle gewählt, muss der Datensatz erneut parametriert werden, da die vorgenommenen Einstellungen verloren gehen.

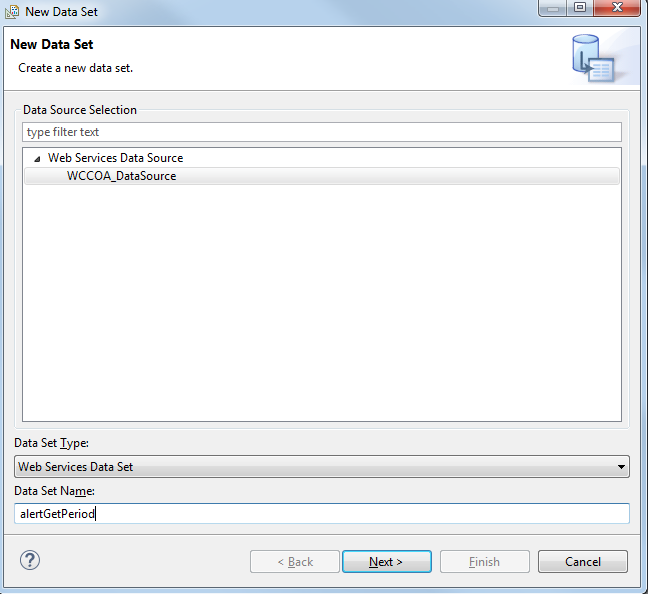

Abbildung 2. einen neuen Datensatz erstellen

Danach muss die Funktionsart ausgewählt werden. Folgende Funktionen stehen zur Verfügung:

HINWEIS

Eine detaillierte Beschreibung zur Konfiguration eines Datensatzes wird anhand der alertGetPeriod-Funktion durchgeführt.
