$-Parameter
Die folgende Tabelle listet alle $-Parameter, welche in der Referenz Definition eines Elementarsymbols in den Registerkarten "Verpflichtend" und "Optional" einstellbar sind (außer $DP und $DPE).
| $-Parameter | Datentyp | Default | Beschreibung zum Verhalten |
|---|---|---|---|
| $_BOOL_SHOW_ENUMTEXT | bool | FALSE | Wenn der Wert des Dollarparameters TRUE ist, wird der Text des gesetzten Statuswertes auf der Schaltfläche angezeigt Wenn der Wert des Dollarparameters FALSE ist, wird der Text aus $_MSGTEXT_Button verwendet. Ansonsten wird der Text "Ein" verwendet. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool/stdlib_boolButton_1.pnl verwendet. |
| $_BOOL_Toggle | bool | FALSE | Beim Klick auf die Schaltfläche wechselt die auszuführende Aktion der Schaltfläche zwischen TRUE und FALSE. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool/stdlib_boolButton_1.pnl verwendet. |
| $_BOOL_Value | bool | FALSE | Dieser Wert (TRUE oder FALSE) wird beim Klick auf die Schaltfläche gesetzt. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool/stdlib_boolButton_1.pnl verwndet. |
| $_COLOR_ButtonBackground | Farbe | - | Hintergrundfarbe einer Schaltfläche. Wird von $_COLOR_False/$_COLOR_True überschrieben. Die ... Schaltfläche öffnet den Farbselektor. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool/stdlib_boolButton_1.pnl verwendet. |
| $_COLOR_ButtonForeground | Farbe | - | Vordergrundfarbe (Schriftfarbe) einer Schaltfläche. Die ... Schaltfläche öffnet den Farbselektor. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool/stdlib_boolButton_1.pnl verwendet. |
| $_COLOR_False | Farbe | - | Wenn der Toggle-Modus verwendet wird ($_BOOL_Toggle = TRUE), ist das die Hintergrundfarbe einer Schaltfläche, wenn der aktuelle Wert des Datenpunktelementes FALSE ist. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool/stdlib_boolButton_1.pnl verwendet. |
| $_COLOR_True | Farbe | - | Wenn der Toggle-Modus verwendet wird ($_BOOL_Toggle = TRUE), ist das die Hintergrundfarbe einer Schaltfläche, wenn der aktuelle Wert des Datenpunktelementes TRUE ist. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool/stdlib_boolButton_1.pnl verwendet. |
| $_Font_Text | Font | Arial,10,-1,5,50,0,0,0,0,0 | Setzt die Schriftart der Beschriftungstexte. Die ...-Schaltfläche öffnet den Fontselektor. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool/stdlib_boolButton_2.pnl verwendet. |

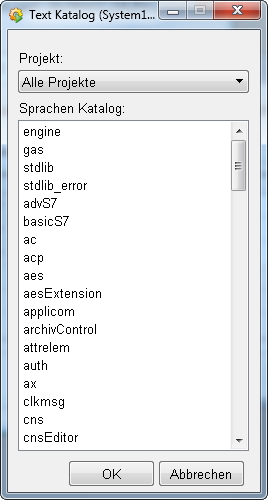

$_MSGCAT $_MSGCAT1 $_MSGCAT2 |
MSG Katalog | - | Textkatalog für Beschriftungstexte. Die Angabe des Textkataloges ist verpflichtend, wenn andere $-Parameter gesetzt wurden, die auf einen Textkatalog zugreifen. Die "..."-Schaltfläche öffnet ein Fenster wo Sie einen Katalog selektieren können.
Der Dollarparameter wird z.B. für die Symbole StdLib_<version>/panels/objects/symbols_bool/stdlib_boolButton_2.pnl und StdLib_<version>/panels/objects/symbols_enum/stdlib_StateText2.pnl. verwendet |
| $_MSGTEXT_Button | MSG Text | - | Setzt die Textbeschriftung auf der Schaltfläche. Nur zutreffend, wenn $_MSGCat != leer. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool/stdlib_boolButton_1.pnl verwendet. |
| $_MSGTEXT_False | MSG Text | - | Wenn der Toggle-Modus verwendet wird ($_BOOL_Toggle = TRUE), das ist der Text der Schaltfläche, wenn der Wert des Datenpunktes FALSE ist. Nur zutreffend, wenn $_MSGCat != leer. Wird von $_BOOL_SHOW_ENUMTEXT = TRUE überschrieben! Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool/stdlib_boolButton_1.pnl verwendet. |
| $_MSGTEXT_True | MSG Text | - | Wenn der Toggle-Modus verwendet wird ($_BOOL_Toggle = TRUE), ist das der Text einer Schaltfläche, wenn der Wert des Datenpunktes TRUE ist. Nur zutreffend, wenn $_MSGCat != leer. Wird von $_BOOL_SHOW_ENUMTEXT = TRUE überschrieben! Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool/stdlib_boolButton_1.pnl verwendet. |
| $_MSGTOOLTIP | MSG Text | - | Setzt den Tooltiptext der Schaltfläche. Nur zutreffend, wenn $_MSGCat != leer. Es wird ein Fenster wo ein Katalog-Schlüsselwort selektiert werden kann, geöffnet:
Dieser Dollarparameter wird für mehrere unterschiedliche Objekte wie Schaltflächen und Leds verwendet, für z.B. StdLib_<version>/panels/objects/symbols_bool/stdlib_boolButton_2.pnl |
| $_BOOL_TEXT_CENTER | bool | FALSE | Wenn der Wert des Dollarparameters TRUE ist, wird der Text im Label zentriert dargestellt. Wenn der Wert des Dollarparameters FALSE ist, wird der Text wird im Label mit der Ausrichtung nach rechts dargestellt. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool stdlib_boolLabel_1.pnl verwendet. |
| $_COLOR_Background | Farbe | - | Hintergrundfarbe eines Labels. Die Hintergrundfarbe wird z.B. für das Symbol "stdlib_StateText1.pnl" sowie für "stdlib_StateText2.pnl" verwendet. |
| $_COLOR_Foreground | Farbe | - | Vordergrundfarbe eines Labels. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool stdlib_boolLabel_1.pnl verwendet. |
| $_BIT_NUMBER | unbekannt | Setzt bzw. zeigt den Zustand der angegebenen Bitnummer im Symbol an. Bei einem Integerwert z.B. Bit 2 | |
| $_BOOL_SHOWALARM | bool | FALSE | Wenn der Wert des Dollarparameters TRUE ist, zeigt die LED den Zustand der Meldebehandlung des auf "Verpflichtend"-Registerkarte selektierten Datenpunktelementes an Wenn der Wert des Dollarparameters FALSE ist, zeigt die LED nicht den Zustand der Meldebehandlung des auf "Verpflichtend"-Registerkarte selektierten Datenpunktelementes an. Der Dollarparameter wird z.B. für die Symbole StdLib_<version>/panels/objects/symbols_bool/stdlib_boolLED_1, stdlib_boolLED_2 and stdlib_boolLED_3 verwendet. |
| $_COLOR_OFF | Farbe | - | Das ist die Hintergrundfarbe einer LED, wenn der aktuelle Wert des Dollarparameters FALSE ist. Der Dollaraparameter wird vom Dollaraparameter $_BOOL_SHOWALARM = TRUE überschrieben. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool/stdlib_boolkLED_1.pnl verwendet. |
| $_COLOR_ON | Farbe | - | Das ist die Hintergrundfarbe einer LED, wenn der aktuelle Wert des Dollarparameters TRUE ist. Der Dollaraparameter wird vom Dollaraparameter $_BOOL_SHOWALARM = TRUE überschrieben. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool/stdlib_boolLED_1.pnl verwendet. |
| $_BOOL_USE_DESCR_TOOLTIP | bool | FALSE | Wenn der Wert des Dollaraparameters TRUE ist, wird die Beschreibung des Datenpunktelements im Tooltip angezeigt. Wenn der Wert des Dollaraparameters FALSE ist, wird der Tooltiptext aus $_MSGTOOLTIP verwendet, wenn dieser angegeben wurde. Ansonsten wird kein Tooltip angezeigt. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool/stdlib_boolLED_2.pnl and stdlib_boolLED_3 verwendet. |
| $_TEXT_LABLE | unbekannt | - | Setzt einen beliebigen Text auf das Symbol. Der Dollarparameter wird z.B. für die Symbole StdLib_<version>/panels/objects/symbols_bool/stdlib_boolLED_2.pnl and stdlib_boolLED_3 verwendet. |
| $_BOOL_DPEDescrAsToolTip | bool | FALSE | Wenn der Wert des Dollaraparameters TRUE ist, wird im Tooltip die Beschreibung des selektierten Datenpunktelements angezeigt. Die ...-Schaltfläche öffnet den DP-Selektor. Wenn der Wert des Dollaraparameters FALSE ist, wird der Tooltiptext aus $_MSGTOOLTIP verwendet, wenn dieser angegeben wurde. Ansonsten wird kein Tooltip angezeigt. Dieser Dollarparameter wird z.B. für die Symbole StdLib_<version>/panels/objects/symbols_bool/stdlib_boolObject_1.pnl und /stdlib_boolSwitch_1.pnl verwendet. |
| $_BOOL_Invert | bool | FALSE | Wenn der Wert des Dollaraparameters TRUE ist, wird FALSE zurückgeliefert, wenn die Schaltfläche eingedrückt ist. Wenn der Wert des Dollaraparameters FALSE ist, wird TRUE zurückgeliefert, wenn die Schaltfläche eingedrückt ist. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_bool/stdlib_boolToggleButton_1.pnl verwendet. |
| $_COLOR_In | Farbe | - | Wenn die Schaltfläche eingedrückt ist, dann wechselt die Hintergrundfarbe der Schaltfläche auf die ausgewählte Farbe. Dieser Dollarparameter wird z.B. für die Symbole StdLib_<version>/panels/objects/symbols_bool/stdlib_boolToggleButton_1.pnl und stdlib_boolToggleButton_2.pnl verwendet. |
| $_COLOR_Out | Farbe | - | Wenn die Schaltfläche nicht eingedrückt ist, dann wechselt die Hintergrundfarbe der Schaltfläche auf die ausgewählte Farbe. Dieser Dollarparameter wird z.B. für die Symbole StdLib_<version>/panels/objects/symbols_bool/stdlib_boolToggleButton_1.pnl und stdlib_boolToggleButton_2.pnl verwendet. |
| $_BOOL_ACTION_ENABLE | bool | TRUE | Wenn der Wert des Dollaraparameters TRUE ist, ist der Klickrahmen aktiv und das Faceplate wird geöffnet. Wenn der Wert des Dollaraparameters FALSE ist, ist der Klickrahmen inaktiv und es wird kein Faceplate geöffnet. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_other/stdlib_objectReference_1.pnl verwendet. |
$_BOOL_Label $_BOOL_Label1 $_BOOL_Label2 |
bool | FALSE | Definiert, ob im vorderen Teil der Anzeigefläche ein statischer Text (Label) angezeigt werden soll. Diese wird mithilfe des Textkataloges in $_MSGTEXT_Label definiert. Wenn der Wert des Dollaraparameters TRUE ist, wird das Label angezeit. Wenn der Wert des Dollaraparameters FALSE ist, wird das Label wird nicht angezeigt. Der Dollarparameter wird z.B. für die Symbole StdLib_<version>/panels/objects/symbols_enum/ stdlib_StateText1.pnl sowie für symbol stdlib_StateText2.pnl verwendet. |
| $_BOOL_ShowBorder | bool | TRUE | Wenn der Wert des Dollaraparameters TRUE ist, wird der Rahmen um die Anzeigefläche angezeigt. Wenn der Wert des Dollaraparameters FALSE ist, wird der Rahmen um die Anzeigefläche nicht angezeigt. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_enum/ stdlib_StateText1.pnl sowie für das Symbol stdlib_StateText2.pnl angezeigt. |
| $_INT_LeftFieldWidthPercent | int | 50% | Definiert den prozentuellen Anteil des Gesamtanzeigefläche, die für die Anzeige eines Labels genutzt wird. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_enum/ stdlib_StateText1.pnl sowie für das Symbol stdlib_StateText2.pnl verwendet. |
$_MSGTEXT_Label $_MSGTEXT_Label1 $_MSGTEXT_Label1 |
MSG Text | - | Das Schlüsselwort definiert den Labeltext. Nur zutreffend, wenn $_MSGCat nicht leer ist. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_enum/ stdlib_StateText1.pnl und für das Symbol stdlib_StateText2.pnl sowie für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numTextField_1.pnl und stdlib_numTextField_2.pnl verwendet. |
| $FLOAT_Value | float | - | Verpflichtender $-Parameter. Nach einem Klick auf die Schaltfläche wird der Wert des Dollarparameters auf das angegebene Datenpunktelement gesetzt. Der Dollarparameter wird z.B. für die Symbole StdLib_<version>/panels/objects/symbols_num/stdlib_floatButton_1.pnl und StdLib_<version>/panels/objects/symbols_num/stdlib_floatButton_2.pnl verwendet. |
| $_MSGTEXT_Value | MSG Text | - | Beschriftungstext einer Schaltfläche. Nur zutreffend, wenn $_MSGCat nicht leer ist. Dieser Dollarparameter wird vom Dollarparameter $_BOOL_SHOW_ENUMTEXT = TRUE überschrieben! Per Default wird "float" angezeigt. Der Dollarparameter wird z.B. für die Symbole StdLib_<version>/panels/objects/symbols_num/stdlib_floatButton_1.pnl und StdLib_<version>/panels/objects/symbols_num/stdlib_floatButton_2.pnl verwendet. |
| $_BOOL_EnableInput | bool | TRUE | Wenn der Wert des Dollarparameters TRUE ist, kann das Eingabefeld editiert werden. Wenn der Wert des Dollarparameters FALSE ist, kann das Eingabefeld nicht editiert werden. Der Dollarparameter wird z.B. für die Symbole StdLib_<version>/panels/objects/symbols_num/stdlib_numPercentButtons_1.pnl und stdlib_numTextField_1.pnl verwendet. |
| $_BOOL_ShowUnit | bool | FALSE | Wenn der Wert des Dollarparameters TRUE ist, wird bei sichtbarer Wertanzeige auch die Einheit angezeigt Wenn der Wert des Dollarparameters FALSE ist, wird die Einheit nicht angezeigt. Der Dollarparameter wird z.B. für die Symbole StdLib_<version>/panels/objects/symbols_num/stdlib_numPercentButtons_1.pnl und stdlib_numTextField_1.pnl verwendet. |
| $_BOOL_UseDpeFormat | bool | FALSE | Wenn der Wert des Dollarparameters TRUE ist, wird das am Datenpunktelement definierte Format verwendet, wenn dieser vorhanden ist. Wenn dieser nicht definiert ist, dann wird der Wert bis auf 2 Nachkommastellen angezeigt. Wenn der Wert des Dollarparameters FALSE ist, wird der Wert bis auf 2 Nachkommastellen angezeigt. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numTextField_1.pnl verwendet. |
$_BOOL_UseDpeRange $_BOOL_UseDPEValueRange |
bool | TRUE | Wenn der Wert des Dollarparameters TRUE ist, werden Werte für die Min-/Max-Anzeige aus 1.) WinCC OA Wertebereich, sofern vorhanden - wenn nicht 2.) USER Wertebereich, sofern vorhanden - wenn nicht 3.) gelten $_FLOAT_Min und $_FLOAT_Max ermittelt. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numTextField_1.pnl verwendet. |
| $_BOOL_VisibleText | bool | TRUE | Wenn der Wert des Dollarparameters TRUE ist, wird ein Label mit aktuellem Wert angezeigt. Wenn der Wert des Dollarparameters FALSE ist, wird ein Label mit aktuellem Wert nicht angezeigt. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numPercentButtons_1.pnl verwendet. |
| $_FLOAT_Percent | float | 1 | Definiert den prozentuellen Wert, welcher zum aktuellen Wert dazuaddiert oder vom aktuellen Wert der Schaltfläche subtrahiert wird. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numPercentButtons_1.pnl verwendet. |
$_FLOAT_Range_Max $_FLOAT_Max |
float | - | Minimaler zulässiger Wert in der Anzeige. Der Dollarparameter ist nur dann gültig, wenn der Dollarparameter $_BOOL_UseDpeRange FALSE ist. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numTextField_1.pnl verwendet. |
$_FLOAT_Range_Min $_FLOAT_Min |
float | - | Maximaler zulässiger Wert in der Anzeige. Der Dollarparameter ist nur dann gültig, wenn der Dollarparameter $_BOOL_UseDpeRange FALSE ist. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numTextField_1.pnl verwendet. |
| $_MSGTOOLTIP_Plus | MSG Text | - | Tooltiptext für die Schaltfläche, die einen prozentuellen Wert dazuaddiert. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numPercentButtons_1.pnl verwendet. |
| $_MSGTOOLTIP_Minus | MSG Text | - | Tooltiptext für die Schaltfläche, die einen prozentuellen Wert subtrahiert. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numPercentButtons_1.pnl verwendet. |
| $_STRING_Format | string | - | Wenn ein Format zur Anzeige nicht ermittelt/dargestellt werden kann, wird dieser String angezeigt. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numTextField_1.pnl verwendet. |
| $_DPE_Range_Max | DPE | - | Bestimmt ein Datenpunktelement, welches den maximal zulässigen Wert des Wertebereichs definiert. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numTextField_1.pnl verwendet. |
| $_DPE_Range_Min | DPE | - | Bestimmt ein Datenpunktelement, welches den minimal zulässigen Wert des Wertebereichs definiert. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numTextField_1.pnl verwendet. |
| $_MSGTOOLTIP_Textfield | MSG Text | - | Definiert einen Tooltiptext für das Textfeld/Eingabefeld. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numTextField_1.pnl verwendet. |
| $_BOOL_leftAlarmIndicators | bool | FALSE | Wenn der Wert des Dollarparameters TRUE ist, werden Alarmindikatoren und/oder numerische Werte links vom Balken angezeigt. Nur bei vertikalem Wertanzeigen verfügbar. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numSlideIndicator.pnl verwendet. |
| $_BOOL_numEditable | bool | TRUE | Wenn der Wert des Dollarparameters TRUE ist, ist das Eingabefeld editierbar. Wenn der Wert des Dollarparameters FALSE ist, ist das Eingabefeld nicht editierbar. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numSlideIndicator.pnl verwendet. |
| $_BOOL_showAlarmIndicators | bool | FALSE | Wenn der Wert des Dollarparameters TRUE ist, zeigt das Eingabefeld im Hintergrund die ausgelösten Alarmfarben. Die Farben der Indikatoren ergeben sich aus der Meldebehandlung. Wenn es keine Meldebehandlung gibt, werden die Dollarparameter $_COLOR_Fore/ $_COLOR_Back verwendet - siehe unterhalb. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numSlideIndicator.pnl verwendet. |
| $_COLOR_Back | Farbe | - | Hintergrundfarbe aller Elemente, ausgenommen der Wertanzeige und der Textelemente (deren Hintergrund gleicht immer der Panelfarbe). Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numSlideIndicator.pnl verwendet. |
| $_COLOR_Fore | Farbe | - | Vordergrundfarbe aller Elemente , ausgenommen der Wertanzeige. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numSlideIndicator.pnl verwendet. |
| $_DPE_Mode | DPE | - | Bedingungsdatenpunktelement (int, float) das zusammen mit dem Dollarparameter $_INT_mode verwendet werden soll. Der Dollarparameter $_INT_mode repräsentiert den Bedingungswert. Siehe den Dollarparameter unterhalb. Selektieren Sie ein Datenpunktelement für den Dollarparameter $_DPE_Mode. Beachten Sie, dass der Datenpunkt vom gleichen Typ sein muss wie das Datenpunktelement das für das Symbol auf der Registerkarte "Verpflichtend" der Referenzdefinition selektiert wurde. Fügen Sie dann einen Wert für den Dollarparameter $_INT_mode (siehe unterhalb) hinzu. Wenn der Wert des Dollarparameters $_INT_mode vom Benutzer für das Datenpunktelement das für den Dollarparameter $_DPE_Mode selektiert wurde, angegeben wird, wird der Wert des Datenpunktelementes das auf der Registerkarte "Verpflichtend" selektiert wurde, im Symbol angezeigt. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numSlideIndicator.pnl verwendet. Für ein Beispiel siehe Kapitel Beispiele für Dollarparameter. |
| $_INT_mode | int | - | Bedingungswert der gemeinsam mit dem Dollarparameter $_DPE_Mode verwendet wird. Der Dollarparameter $_DPE_Mode ist das Bedingungsdatenpunktelement. Siehe den Dollarparameter oberhalb. Selektieren Sie ein Datenpunktelement für den Dollarparameter $_DPE_Mode. Beachten Sie, dass der Datenpunkt vom gleichen Typ sein muss wie das Datenpunktelement das für das Symbol auf der Registerkarte "Verpflichtend" der Referenzdefinition selektiert wurde. Fügen Sie dann einen Wert für den Dollarparameter $_INT_mode (siehe unterhalb) hinzu. Wenn der Wert des Dollarparameters $_INT_mode vom Benutzer für das Datenpunktelement das für den Dollarparameter $_DPE_Mode selektiert wurde, angegeben wird, wird der Wert des Datenpunktelementes das auf der Registerkarte "Verpflichtend" selektiert wurde, im Symbol angezeigt. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numSlideIndicator.pnl verwendet. Für ein Beispiel siehe Kapitel Beispiele für Dollarparameter. |
| $_MSGTxt_textHeader | MSG Text | - | Schlüsselwort im Textkatalog für die Überschrift. Wenn das Schlüsselwort im Katalog nicht gefunden wird, dann wird dieser Text als Überschrift angezeigt. Nur zutreffend, wenn $_MSGCat nicht leer ist. Der Dollarparameter wird z.b. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarHoriExtSmall.pnl verwendet. |
| $_MSGTxt_tooltipValue | MSG Text | - | Schlüsselwort im Textkatalog für den Wert. Wenn das Schlüsselwort im Katalog nicht gefunden wird, dann wird dieser Text im Tooltip angezeigt. Nur zutreffend, wenn $_MSGCat nicht leer ist. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarHoriExtSmall.pnl verwendet. |
| $_STRING_mode | string | - | Wenn die Wertanzeige unsichtbar ist, wird stattdessen dieser String angezeigt. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numSlideIndicator.pnl verwendet. |
| $_BOOL_ShowFrame | bool | FALSE | Wenn der Wert des Dollarparameters TRUE ist, wird um die Anzeige ein rechteckiger Rahmen gezeichnet Wenn der Wert des Dollarparameters FALSE ist, hat die Anzeige keinen Rahmen und verschmilzt mit dem Hintergrund des Panels. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numTextfield_2.pnl verwendet. |
| $_BOOL_BarMax | bool | FALSE | Wenn der Wert des Dollarparameters TRUE ist, nehmen Balken und Wertanzeigen bei Grenzwertüberschreitung die Farbe des jeweiligen Wertebereiches an (quittierter Zustand aus der Meldebehandlung). Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarHoriExtSmall.pnl verwendet. |
| $_BOOL_BarMin | bool | FALSE | Wenn der Wert des Dollarparameters TRUE ist, nehmen Balken und Wertanzeigen bei Grenzwertunterschreitung die Farbe des jeweiligen Wertebereiches an (quittierter Zustand aus der Meldebehandlung). Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarHoriExtSmall.pnl verwendet. |
| $_BOOL_rightPositionValue | bool | FALSE | Wenn der Wert des Dollarparameters TRUE ist, wird der aktuelle Wert auf der rechten Seite unter dem Balken angezeigt, statt zentriert. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarHoriExtSmall.pnl verwendet. |
| $_BOOL_showAlarmValues | bool | FALSE | Wenn der Wert des Dollarparameters TRUE ist, werden die Alarmgrenzen oberhalb der Indikatoren angezeigt. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarHoriExtSmall.pnl verwendet. |
| $_BOOL_showValue | bool | TRUE | Wenn der Wert des Dollarparameters TRUE ist, wird aktueller Wert unterhalb des Balkens angezeigt. Wenn der Wert des Dollarparameters FALSE ist, wird aktueller Wert nicht angezeigt. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarHoriExtSmall.pnl verwendet. |
| $_BOOL_showValueRange | bool | FALSE | Wenn der Wert des Dollarparameters TRUE ist, werden numerische Werte für Alarmindikatoren neben diesen angezeigt. Nur zutreffend, wenn der Dollarparameter $_BOOL_showAlarmIndicators TRUE ist. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarHoriExtSmall.pnl verwendet. |
| $_BOOL_upPositionAlarmIndicator | bool | FALSE | Wenn der Wert des Dollarparameters TRUE ist, werden Indikatoren oberhalb des Balkens dargestellt Wenn der Wert des Dollarparameters FALSE ist, werden die Indikatoren unterhalb des Balkens dargestellt Nur zutreffend, wenn der Dollarparameter $_BOOL_showAlarmIndicators TRUE ist. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarHoriExtSmall.pnl verwendet. |
| $_BOOL_leftAlarmIndicators | bool | FALSE | Wenn der Wert des Dollarparameters TRUE ist, werden die Indikatoren links vom Balken dargestellt. Wenn der Wert des Dollarparameters FALSE ist, werden die Indikatoren rechts vom Balken dargestellt. Nur zutreffend, wenn der Dollarparameter $_BOOL_showAlarmIndicators TRUE ist. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarVertExt.pnl verwendet. |
| $_COLOR_BarIndicator | Farbe | STDLIB_valueBar | Definiert die Farbe des Wertebalkens. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarVertExt.pnl verwendet. |
| $_COLOR_Value | Farbe | STDLIB_valueBar | Definiert die Farbe für die Darstellung des Wertes. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarVertExt.pnl verwendet. |
| $_DPE_AlarmHigh | DPE | - | Datenpunktelement, dessen Wert die obere Grenze eines Alarms definiert. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarVertExt.pnl verwendet. |
| $_DPE_AlarmLow | DPE | - | Datenpunktelement, dessen Wert die untere Grenze eines Alarms definiert. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarVertExt.pnl verwendet. |
| $_DPE_WarningHigh | DPE | - | Datenpunktelement, dessen Wert die obere Grenze einer Warnung definiert. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarVertExt.pnl verwendet. |
| $_DPE_WarningLow | DPE | - | Datenpunktelement, dessen Wert die untere Grenze einer Warnung definiert. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarVertExt.pnl verwendet. |
| $_FONT_Value | Font | Arial,10,-1,5,50,0,0,0,0,0 | Schriftart für die Wertanzeige. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarVertExt.pnl verwendet. |
| $_MSGTxt_tooltipMaxAlertLimit | MSG Text | - | Definiert den Tooltiptext für die obere Alarmgrenze. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarVertExt.pnl verwendet. |
| $_MSGTxt_tooltipMaxWarngLimit | MSG Text | - | Definiert den Tooltiptext für die obere Warngrenze. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarVertExt.pnl verwendet. |
| $_MSGTxt_tooltipMinAlertLimit | MSG Text | - | Definiert den Tooltiptext für die untere Alarmgrenze. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarVertExt.pnl verwendet. |
| $_MSGTxt_tooltipMinWarngLimit | MSG Text | - | Definiert den Tooltiptext für die untere Warngrenze. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_num/stdlib_numValueBarVertExt.pnl verwendet. |
| $PANEL | string (Panelpfad) | - | Verpflichtender $-Parameter. Definiert den Pfad zum aufzuschaltenden Panel. Dieser Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_other/stdlib_genPanelOpenButton_1pnl verwendet. |
| $_BOOL_OpenModal | bool | TRUE | Wenn der Wert des Dollarparameters TRUE ist, wird das Panel modal geöffnet (Aktivitäten in anderen Panels sind nicht erlaubt, solange das Panel nicht geschlossen wird). Wenn der Wert des Dollarparameters FALSE ist, wird das Panel nicht modal geöffnet (Aktivitäten in anderen Panels sind beim aufgeschalteten Panel möglich). |
| $_MSGTEXT_PanelTitel | MSG Text | Original-Paneltitel | Definiert den Paneltitel für das aufgeschaltete Panel. Der Dollarparameter wird z.B. für das Symbol StdLib_<version>/panels/objects/symbols_other/stdlib_genPanelOpenButton_1pnl verwendet. |
| $CALLING_OBJECT_REF_PATH | string (Pfad) | $CALLING_OBJECT_REF_PATH - originale Objektreferenz | Der Dollarparameter wird an das Main-Faceplate-Panel übergeben und erlaubt es das aufrufende Symbol anzuzeigen (nur für den internen Gebrauch über das Symbol StdLib_<version>/panels/objects/symbols_others/tdlib_objectReference_1.pnl). |
