Voraussetzungen und Installation

Die zusätzlichen Anforderungen und notwendigen Installationsschritte für den S7 Plus Treiber.

Voraussetzungen

  • Installierte WinCC OA Version
  • Gültige S7Plus-Lizenz (je nach erworbener Lizenz sind bis zu 8, 64 oder 512 Verbindungen möglich, nähere Informationen zur Berechnung der notwendigen Verbindungen finden Sie unter Lizenzierung bzw. FAQ - S7Plus Treiber)
Anmerkung: Bitte beachten Sie, dass es NICHT möglich ist zwei Lizenzen zu kombinieren, z.B. Lizenz A: 64 Verbindungen und Lizenz B: 64 Verbindungen stellen keine 128 Verbindungen zur Verfügung, sondern nur 64 Verbindungen, welche die aktive Lizenz bereit stellt.
  • Folgende S7-SPSen werden unterstützt:
    • S7-1200
    • S7-1500 & S7-1500R/H
    • S7-1500 Software Controller
    • ET200SP
Anmerkung:

Bei Verwendung von S7-1500R/H Systemen müssen im TIA-Portal die "System-IP-Adressen für geschaltete Kommunikation" aktiviert und konfiguriert werden. Dadurch kann die Verbindung zu beiden PLCs hergestellt und bei Ausfall einer Verbindung auf die jeweils andere umgeschaltet werden. Die definierte System-IP-Adresse muss im Konfigurationspanel des S7Plus-Treibers unter "Verbindung1" eingetragen werden.

Während der SYNCUP-Phase des S7-1500R/H Systems ist keine TCP-Verbindung möglich, wodurch es in dieser Zeit zu Datenverlusten kommt.

TSPP

Folgende zusätzliche Anforderungen müssen bei der Verwendung des Empfangsmodus ":TSPP" beachten werden:

  • Es werden nur S7-1500 SPSen mit der Firmware Version 2.6 oder neuer unterstützt.

TIA Portal

Es werden alle TIA-Portal Versionen >= V13.1 unterstützt, mit der WinCC OA Installation wird jedoch nur jeweils das aktuellste Plugin mitgeliefert. Ältere Plugins können hier heruntergeladen werden.

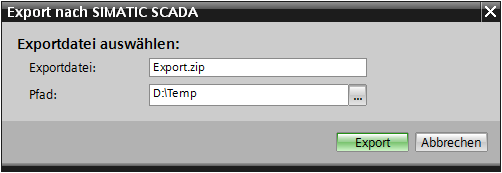

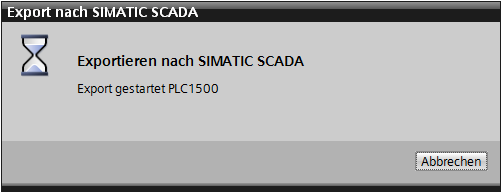

Alle TIA-Projekte, die der Treiber verwenden soll, müssen dem Treiber als TIA-Export-Datei auch zur Laufzeit zur Verfügung stehen. Die Projekte müssen im TIA-Portal über das TIA-Export-Tool exportiert werden. Das Export-Tool wird bei Installation der S7Plus-Komponente im Ordner < wincc_oa_path >/data/clsetup abgelegt. Installieren Sie das entsprechende Tool (V13SP1, V14 oder V15). Starten Sie das TIA-Portal, klicken Sie mit der rechten Maustaste auf das Projekt bzw. eine bestimmte PLC und wählen Sie im Kontextmenü den Eintrag "Export nach SIMATIC SCADA". Das exportierte Projekt muss dann auf dem Rechner, auf dem der Treiber läuft, im Verzeichnis < WinCC_OA_Proj >/data/TIA_Projects abgelegt werden. In einem redundanten System gilt das auch für den redundanten Treiber.

Anmerkung: TIA-Exportdateien die größer als 128 MB sind, können derzeit nicht verwendet werden. Folgende Fehlermeldung wird im Log angezeigt:
WCCOAs7plus (1), 2017.06.12
12:04:29.134, SYS, SEVERE, 54,
Unexpected state, Error in decoding TIA Project <project
name>, too large document

Die unterstützten Plattformen für den S7Plus-Treiber finden Sie im Kapitel Treiber - Unterstützte Plattformen der wichtigsten Treiber.

TLS-Verbindung

Bitte beachten Sie, dass eine TLS-Verbindung nur ab TIA Portal V17 und S7-1500 Firmware V2.9 und S7-1200 V4.5 verwendet werden kann.

Einschränkung - Konfiguration

Bitte beachten Sie, dass ein Kombinieren des TIA Importers und Massenparametrierung nicht unterstützt wird, da es hierbei zu inkonsistenten Konfigurationsergebnissen kommt.

Installation

Für die Nutzung des S7Plus-Treibers muss bei der Installation von WinCC OA der Menüpunkt "S7Plus-Treiber" ausgewählt werden. Durch Installation des S7Plus-Treibers wird automatisch die Siemens S7DOS-Komponente mitinstalliert. Nach Installation der S7DOS-Komponente ist ein Neustart erforderlich.

Anmerkung:

Die S7DOS-Komponente kann nicht mehr deinstalliert werden.

Anmerkung:

Die Option "Reparieren" im WinCC OA Setup wird für den S7Plus-Treiber nicht unterstützt. Das bedeutet, dass im Falle eines möglichen Setup-Fehlers des Treibers oder S7DOS, WinCC OA deinstalliert und erneut installiert werden muss.

Weitere Informationen zur Installation von WinCC OA sind im Kapitel Installation der Online Hilfe angeführt.
