Konfiguration des PROFIsafe-Treibers
Klicken Sie im Systemmanagementpanel auf die PROFIsafe Treiber Schaltfläche um das Konfigurationspanel für den PROFIsafe-Treiber zu öffnen.

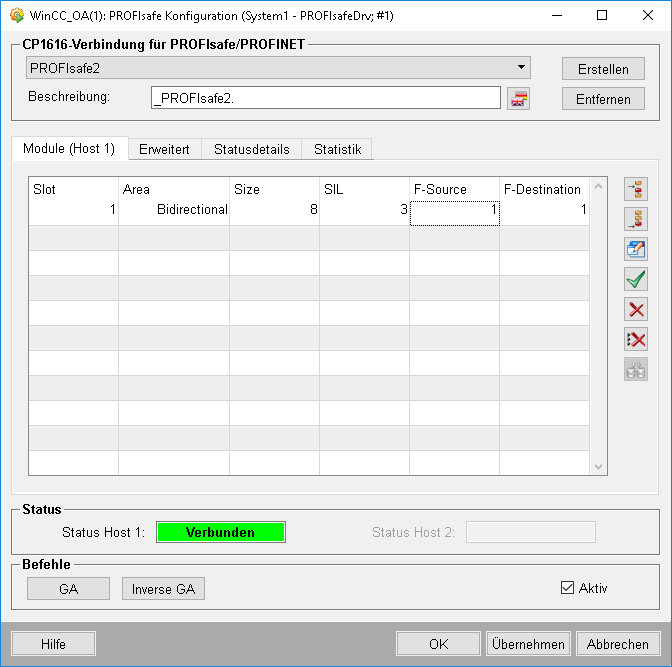

Im Konfigurationspanel können Sie alle notwendigen Parameter einstellen.
CP1616-Verbindung für PROFIsafe/PROFINET
Über die Combobox kann zwischen den bereits vorhandenen Verbindungen gewählt werden.
Beschreibung
In diesem Textfeld kann eine weitere Beschreibung für die erstellte Verbindung definiert werden.
Erstellen

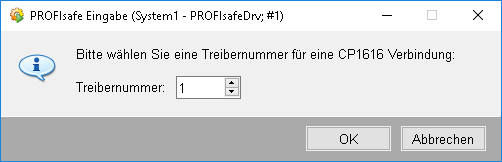

Ein Klick auf diese Schaltfläche öffnet einen Eingabedialog zum Anlegen einer neuen Verbindung. Hier muss die gewünschte Treibernummer angegeben werden.
Entfernen
Löscht die ausgewählte Verbindung. Ein Pop-Up-Fenster, in dem das Löschen bestätigen werden muss, wird geöffnet. Aktive Geräte können nicht gelöscht werden.
Registerkarten
Die folgenden Registerkarten bieten weitere Konfigurationsmöglichkeiten:
| Tab | Beschreibung |
|---|---|
| Module (Host 1) | Konfiguration der Transferbereiche |
| Erweiterte Einstellungen | Erweiterte Einstellungen zu Verbindungsaufbau, Intervallen, Umschaltkriterien, etc. |
| Statusdetails | Details zum Verbindungsstatus |
| Statistik | Statistische Informationen zu gesendeten und empfangenen Daten. |
Status
Status Host 1 / Host 2
Zeigt den aktuellen Status von Host 1 bzw. Host 2.
Befehle
GA
Auslösen einer Generalabfrage.
Inverse GA
Auslösen einer inversen Generalabfrage (Schreiben aller Ausgangsadressen).
Aktiv
Durch Auswählen dieser Checkbox wird die Verbindung aktiviert.
