Statusdetails

Diese Registerkarte liefert Details zum Status der jeweiligen Verbindung.

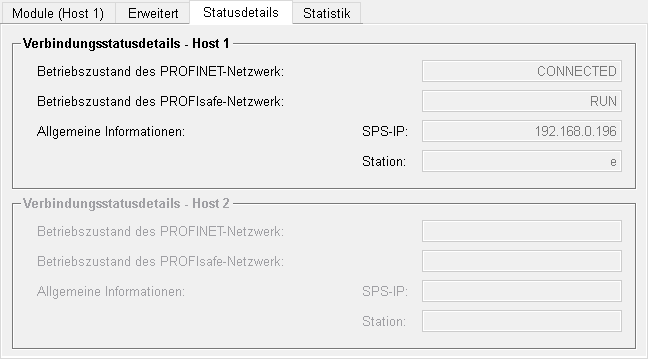

Abbildung 1. Parametrierpanel des S7Plus-Treibers

Verbindungsstatusdetails - Host 1 / Host 2

Betriebszustand des PROFINET-Netzwerk

Zeigt den aktuellen Zustand vom PROFINET-Netzwerk an. Mögliche Zustände sind:

  • Nicht initialisiert

  • Initialisiert

  • Verbunden

  • Fehler

Anmerkung: Wenn die PROFINET-Verbindung unterbrochen wird (z.B. nicht verbundenes Netzwerkkabel), wird in WinCC OA weiterhin der Status "Verbunden" angezeigt. Um eine solche Unterbrechung zu erkennen, kann entweder der Status von PROFIsafe (wechselt auf "Fehler") oder der Inhalt des internen Datenpunktelements State.GeneralInfo überprüft werden. Der Datenpunkt beinhaltet beispielsweise {"hostIp":"192.168.0.196","station":"e"}, wenn die Verbindung verfügbar ist und {"hostIp":"","station":""} wenn nicht.

Betriebszustand des PROFIsafe-Netzwerk

Zeigt den aktuellen Zustand vom PROFIsafe-Netzwerk an. Mögliche Zustände sind:

  • Nicht initialisiert
  • Initialisiert
  • Konfiguriert
  • Läuft
  • Läuft mit Datenfehler
  • Fehler

Allgemeine Informationen

SPS-IP

Zeigt die IP-Adresse der verbundenen SPS (IO-Controller) an.

Station

Stationsname der verbundenen SPS.
