Module (Host 1)

Hier müssen die Transferbereiche angegeben werden, die im TIA Portal für den Treiber (das F-Device, siehe TIA Portal - Definieren des Prozessabbilds) definiert wurden.

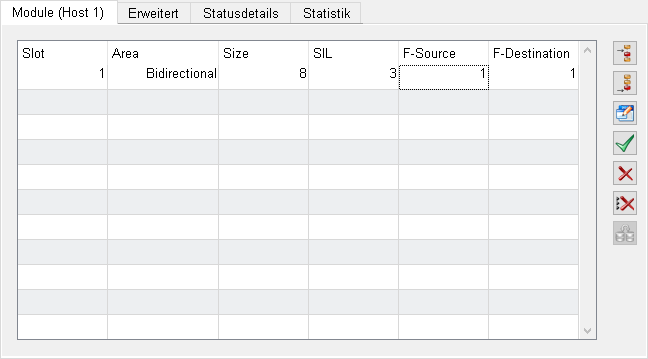

Abbildung 1. Parametrierpanel des S7Plus-Treibers

Slot

Pro Transferbereich im TIA Portal muss ein Slot in WinCC OA konfiguriert werden. Die Slotnummer entspricht der Nummer des Transferbereichs. Über die Schaltflächen und kann ein neuer Slot an beliebiger Stelle hinzugefügt werden. Mit bzw. ist es möglich, einen oder alle Slots zu löschen. Änderungen an einzelnen Parametern können über die Schaltfläche übernommen werden.

Area

Gibt die Richtung (Eingang, Ausgang oder Bidirektional) an.

Size

Entspricht der im TIA Portal definierten Länge des Transferbereichs.

SIL

Definiert den Safety Integrity Level (SIL). Bei einem Transferbereich vom Typ F-PS muss SIL 3 ausgewählt werden. Für reine PROFINET-Kommunikation (des Slots) wird der Parameter auf 0 gesetzt.

F-Source

Entspricht dem F_Source_Add-Parameter im TIA Portal.

F-Destination

Entspricht dem F_Dest_Add-Parameter im TIA Portal.
