S7 Channel-Diagnostik

Die S7 Channel Diagnostik liefert zusätzliche Diagnostik Informationen für die Verbindungen des S7 Plus-Treibers.

Die Informationen werden auf dem internen Datenpunktelement _7PlusConnection.State.Diagnostics abgebildet.

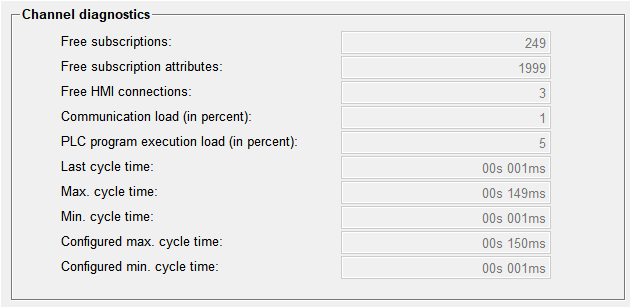

Abbildung 1. S7 Channel-Diagnostik Registerkarte

Anmerkung: Eine Subskription beinhaltet üblicherweise mehrere Attribute. Für das Erstellen einer Subskription ist es erforderlich, dass eine freie Subskription und mehr oder zumindest eine gleiche Anzahl an freien Subskription Attributen verfügbar sind, da diese in der zu erstellenden Subskription beinhaltet sind.

Die Werte der Diagnostic werden auf dem internen Datenpunktelement State.Diagnostic gespeichert.

Anmerkung: Die Option Free HMI Connections zeigt die Anzahl der für Verbindungen mit den HMI reservierten freien Verbindungen. Es können, je nach PLC, zusätzlich auch nicht reservierte Verbindungen verwendet werden.
