BACnet_BI

Der Objekttyp (WinCC OA Datenpunkttyp) Binary Input definiert ein Standardobjekt, dessen Properties die nach außen sichtbaren Charakteristiken eines Binäreinganges repräsentieren (z.B. Rauchmelder). Ein Binäreingang ist ein physikalisches Device oder Hardwareeingang, welcher nur einen von zwei möglichen Zuständen annehmen kann. Diese Zustände werden als AKTIV und INAKTIV bezeichnet. Eine üblich Verwendung eines Binäreingangs ist z.B. die Ermittlung, ob ein bestimmtes Teil einer mechanischen Anlage, wie Pumpe oder Lüfter, gerade läuft oder im Stillstand ist. Der Zustand AKTIV sagt aus, dass das Anlagenteil an ist bzw. läuft. Der Zustand INAKTIV sagt aus, dass das Anlagenteil aus oder im Stillstand ist (Polarität = NORMAL).

In einigen Anwendungen kann es vorkommen, dass diese logischen Zustände auf Anwendungsebene invertiert werden (Polarität = REVERSE).

Datenpunkttypname

BACnet_BI

(Objekt-/)Datenpunkttypstruktur

DP_Name.property

Datenpunktelement (Property) Datentyp Geräteabhängig verfügbar Beschreibung
Present_Value unsigned Integer Nein

Dieses Property reflektiert den logischen Zustand eines Binäreinganges. Der logische Zustand ist entweder INAKTIV oder AKTIV. Der Zusammenhang zwischen Present_Value und dem physikalischen Zustand des Eingangswertes erfolgt durch das Property Polarity.

Die möglichen Zustände werden wie folgt interpretiert:

Zusammenhang PZG

PV = I

P = N

PZE = OFF oder I

 läuft nicht

PV = A

P = N

PZE = ON oder A

 läuft

PV = I

P = R

PZE = ON oder A

 läuft nicht

PV = A

P = R

PZE = OFF oder I

 läuft

PV = Present_Value

P = Polarity

PZE = Physikalischer Zustand Eingang

PZG = Physikalischer Zustand Device

A = AKTIV

I = INAKTIV

N = NORMAL

R = REVERSE

Faceplate

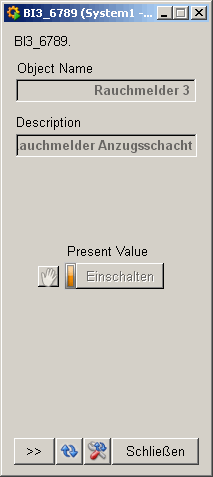

Abbildung 1. Faceplate zu "Simple_BI"

Der im Faceplate angezeigte Zustand von Present_Value hat die folgende Bedeutung: Grün = AKTIV (1) und Grau = INAKTIV (0). Wenn der "Handmodus" aktiv ist, dann kann der aktuelle Zustand direkt im Faceplate geändert werden. Mehr dazu erfahren Sie unter Werteingabepanel.

Registerkarten

Für mehr Informationen zu den Registerkarten siehe Faceplate und seine Registerkarten.

Verfügbare Symboltypen

Name Verwendung $-Parameter Symbol
Simple_BI Farbliche Zustandsanzeige (z.B. Betriebszustands-, Störungs- oder Alarmmeldung) DP
Mini_BI Farbliche Zustandsanzeige (z.B. Betriebszustands-, Störungs- oder Alarmmeldung) DP
Flashlight_blue Blinklampe blau DP
Flashlight_red Blinklampe rot DP
Flashlight_orange Blinklampe orange DP
Fire_Detector Rauchmelder DP
Door_1 Tür DP
