BACnet_MSO

Der Objekttyp (WinCC OA Datenpunkttyp) Multistate Output definiert ein Standardobjekt, dessen Present_Value (aktueller Wert) den gewünschten Zustand eines oder mehrerer physikalischer Ausgangswerte im BACnet Device repräsentiert, in welchem das Objekt angesiedelt ist. Die aktuellen Funktionen assoziiert mit einem spezifischen Zustand sind lokal und nicht vom Protokoll vorgegeben. Zum Beispiel kann ein bestimmter Zustand die aktiv/inaktiv Bedingung mehrerer physikalischer Ausgangswerte oder den Wert eines analogen Ausgangswertes repräsentieren.

Datenpunkttypname

BACnet_MSO

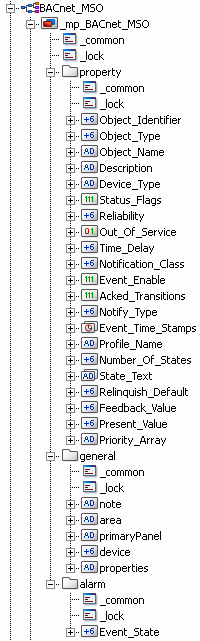

(Objekt-/)Datenpunkttypstruktur

DP_Name.property

Datenpunktelement (Property) Datentyp Geräteabhängig verfügbar Beschreibung
Present_Value unsigned Integer Nein Dieses Property repräsentiert den logischen Zustand des Ausgangswertes. Der logische Zustand des Ausgangswertes hat einen von 'n' Zuständen, wobei 'n' die Anzahl der Zustände angibt, welche im Property Number_Of_States definiert sind. Present_Value sollte immer >0 sein.

Faceplate

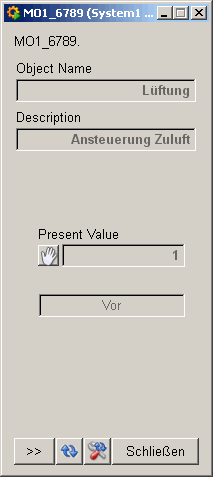

Abbildung 1. Faceplate zu "Simple_MSO"

Wenn der "Handmodus" aktiv ist, dann kann der aktuelle Wert/Zustand direkt im Faceplate geändert werden. Mehr dazu erfahren Sie unter Werteingabepanel.

Registerkarten

Für mehr Informationen zu den Registerkarten siehe Faceplate und seine Registerkarten.

Verfügbare Symboltypen

Name Verwendung $-Parameter Symbol
Simple_MSO Logische Ausgangszustände als Zahl kodiert, z.B. Schaltbefehl: Aus, Stufe 1, Stufe 2, ... DP
Fan_1 Lüftersteuerung DP
