BACnet_Calendar

Der Objekttyp (WinCC OA Datenpunkttyp) Calendar definiert ein Standardobjekt, welches dazu verwendet wird, um eine Liste von kalendarischen Einträgen zu definieren (Datumsliste). Solch eine Datumsliste können zum Beispiel Urlaubstage oder spezielle Ereignisse sein.

Datenpunkttypname

BACnet_Calendar

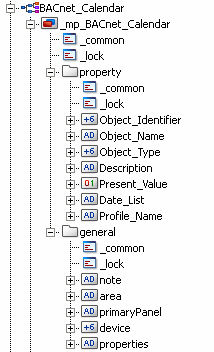

(Objekt-/)Datenpunkttypstruktur

DP_Name.property

Datenpunktelement (Property) Datentyp Geräteabhängig verfügbar Beschreibung
Present_Value Bool Nein

Dieses Property gibt den aktuellen Wert des Kalenders an.

TRUE = aktueller Wert ist in der Datumsliste (Property Date_List)

FALSE = aktueller Wert ist nicht in der Datumsliste (Property Date_List)

Configs der Datenpunktelemente

Config Datenpunktelement
Peripherieadresse (_address) Alle Datenpunktelemente in DP_Name.Property.
Archivierung (_archive) Das Datenpunktelement DP_Name.Property_Value.

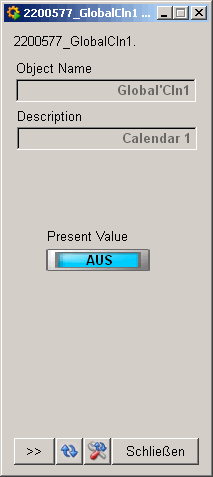

Faceplate

Registerkarten

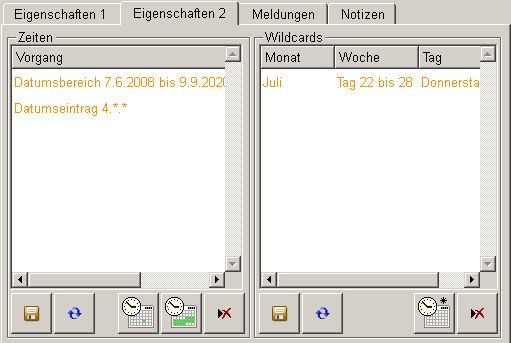

Abbildung 1. Registerkarte "Properties II"

Die Registerkarte "Properties II" wird in zwei Bereiche aufgeteilt - Zeiten und Wildcards.

Zeiten

In diesem Bereich werden alle Datumsbereiche und/oder Datumseinträge des Kalenders gespeichert.

Klicken Sie auf die Schaltfläche , um einen Datumseintrag hinzuzufügen. Der Dialog "Datumsauswahl" wird geöffnet. Selektieren Sie über die Comboboxen das Datum für den Datumseintrag.

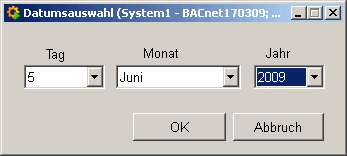

Abbildung 2. Dialog "Datumsauswahl"

Klicken Sie auf die Schaltfläche , um ein Datumsbereich der Zeiten-Liste hinzuzufügen. Der Dialog "Zeitbereich festlegen" wird geöffnet. Selektieren Sie über die Comboboxen das Beginndatum und das Enddatum für den Bereich.

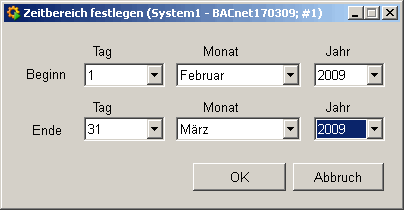

Abbildung 3. Dialog "Zeitbereich festlegen"

Speichern Sie die Vorgänge in der Zeiten-Liste mithilfe der Schaltfläche .

Markieren Sie einen Eintrag und klicken Sie auf die Schaltfläche , um einen Eintrag aus der Zeiten-Liste zu entfernen.

Wildcards

Durch einen Klick auf die Schaltfläche wird der Dialog "Wildcards eingeben" geöffnet. Legen Sie mithilfe der Comboboxen fest, welche Tage, Wochen bzw. Monate vom Kalender-Objekt berücksichtigt werden sollen.

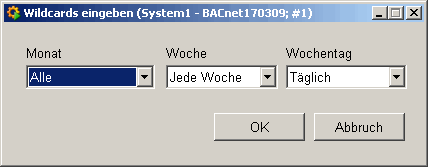

Abbildung 4. "Wildcards eingeben"

Speichern Sie ein hinzugefügtes Wildcard mittels oder entfernen Sie ein hinzugefügtes Wildcard mittels .

Für mehr Informationen zu Registerkarten, siehe Faceplate und seine Registerkarten.

Verfügbare Symboltypen

Name Verwendung $-Parameter Symbol
Calendar Betriebskalender (z.B. Feiertags- und Ferienliste) DP
