BACnet_MSI
Der Objekttyp (WinCC OA Datenpunkttyp) Multistate Input definiert ein Standardobjekt, dessen Present_Value (aktueller Wert) das Resultat eines algorithmischen Prozesses im BACnet Device repräsentiert, in welchem das Objekt angesiedelt ist. Der algorithmische Prozess ist lokal und nicht vom Protokoll vorgegeben. Zum Beispiel kann Present_Value oder der Zustand des Multistate Input Objektes das Resultat einer logischen Kombination von mehreren Binäreingängen oder der Grenzbereich eines oder mehrerer Analogeingänge sein.
Datenpunkttypname
BACnet_MSI

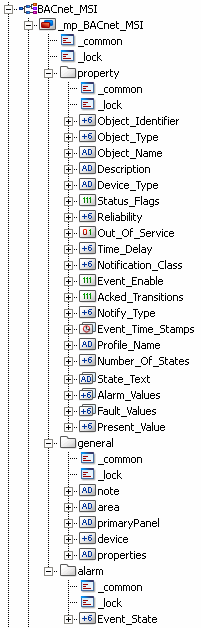

(Objekt-/)Datenpunkttypstruktur
DP_Name.property
| Datenpunktelement (Property) | Datentyp | Geräteabhängig verfügbar | Beschreibung |
|---|---|---|---|
| Present_Value | unsigned Integer | Nein | Dieses Property repräsentiert den logischen Zustand des Eingangswertes. Der logische Zustand des Eingangswertes hat einen von 'n' Zuständen, wobei 'n' die Anzahl der Zustände angibt, welche im Property Number_Of_States definiert sind. Present_Value sollte immer >0 sein. Present_Value ist änderbar/schreibbar, wenn Out-Of-Service TRUE ist. |

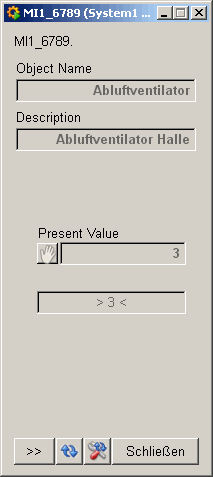

Faceplate
Wenn der "Handmodus" aktiv ist, dann kann der aktuelle Wert/Zustand direkt im Faceplate geändert werden. Mehr dazu erfahren Sie unter Werteingabepanel.
Registerkarten
Für mehr Informationen zu den Registerkarten siehe Faceplate und seine Registerkarten.
Verfügbare Symboltypen
| Name | Verwendung | $-Parameter | Symbol |
|---|---|---|---|
| Simple_MSI | Logische Meldezustände als Zahl kodiert, z.B. Meldung: aus, langsam, schnell. | DP |
|
| Valve_1 | Regler | DP |
|
| Valve_2 | Regler | DP |
|
