BACnet_MSV

Der Objekttyp (WinCC OA Datenpunkttyp) Multistate Value definiert ein Standardobjekt, dessen Properties die nach außen sichtbaren Charakteristiken eines mehrstufigen Wertes repräsentieren. Ein mehrstufiger Wert ist ein Steuerungsparameter, welcher im Speicher des BACnet Devices angesiedelt ist. Die aktuellen Funktionen (assoziiert mit einem spezifischen Zustand) sind lokal und nicht vom Protokoll vorgegeben. Zum Beispiel kann ein bestimmter Zustand die aktiv/inaktiv Bedingung mehrerer physikalischer Eingangswerte und Ausgangswerte oder den Wert eines analogen Eingangswertes oder Ausgangswertes repräsentieren.

Datenpunkttypname

BACnet_MSV

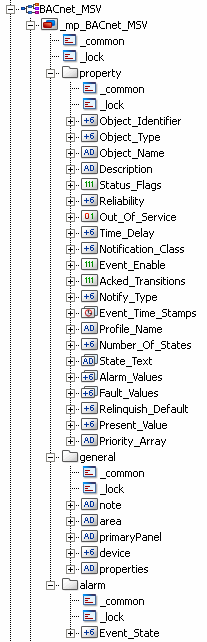

(Objekt-/)Datenpunkttypstruktur

DP_Name.property

Datenpunktelement (Property) Datentyp Geräteabhängig verfügbar Beschreibung
Present_Value unsigned Integer Nein Dieses Property repräsentiert den logischen Zustand des mehrstufigen Wertes. Der logische Zustand des mehrstufigen Wertes hat einen von 'n' Zuständen, wobei 'n' die Anzahl der Zustände angibt, welche im Property Number_Of_States definiert sind. Present_Value sollte immer >0 sein. Present_Value ist änderbar/schreibbar, wenn Out-Of-Service TRUE ist.

Faceplate

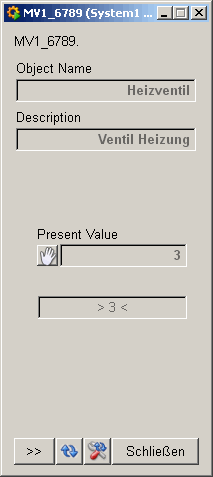

Abbildung 1. Faceplate zu "Simple_MSV"

Wenn der "Handmodus" aktiv ist, dann kann der aktuelle Wert/Zustand direkt im Faceplate geändert werden. Mehr dazu erfahren Sie unter Werteingabepanel.

Registerkarten

Für mehr Informationen zu den Registerkarten siehe Faceplate und seine Registerkarten.

Verfügbare Symboltypen

Name Verwendung $-Parameter Symbol
Simple_MSV Logische Zustände als Zahl kodiert, z.B. Zustandsdefinition: 1,2,3,... DP
