BACnet_BO

Der Objekttyp (WinCC OA Datenpunkttyp) Binary Output definiert ein Standardobjekt, dessen Properties die nach außen sichtbaren Charakteristiken eines Binärausganges repräsentieren (z.B. Lampe). Ein Binärausgang ist ein physikalisches Device oder Hardwareausgang, welcher nur einen von zwei möglichen Zuständen annehmen kann. Diese Zustände werden als AKTIV und INAKTIV bezeichnet. Eine üblich Verwendung eines Binärausgangs ist z.B. die Ermittlung, ob ein bestimmtes Teil einer mechanischen Anlage, wie Pumpe oder Lüfter, gerade läuft oder im Stillstand ist. Der Zustand AKTIV sagt aus, dass das Anlagenteil an ist bzw- läuft. Der Zustand INAKTIV sagt aus, dass das Anlagenteil aus oder im Stillstand ist (Polarität = NORMAL).

In einigen Anwendungen kann es Vorkommen, dass diese logischen Zustände auf Anwendungsebene invertiert werden (Polarität = REVERSE).

Datenpunkttypname

BACnet_BO

(Objekt-/)Datenpunkttypstruktur

DP_Name.property

Datenpunktelement (Property) Datentyp Geräteabhängig verfügbar Beschreibung
Present_Value unsigned Integer Nein

Dieses Property reflektiert den logischen Zustand eines Binärausganges. Der logische Zustand sollte entweder INAKTIV oder AKTIV sein. Der Zusammenhang zwischen Present_Value und dem physikalischen Zustand des Ausgangswertes erfolgt durch das Property Polarity.

Die möglichen Zustände werden wie folgt zusammengefasst:

Zusammenhang PZG

PV = I

P = N

PZE = OFF oder I

 läuft nicht

PV = A

P = N

PZE = ON oder A

 läuft

PV = I

P = R

PZE = ON oder A

 läuft nicht

PV = A

P = R

PZE = OFF oder I

 läuft

PV = Present_Value

P = Polarity

PZE = Physikalischer Zustand Eingang

PZG = Physikalischer Zustand Device

A = AKTIV

I = INAKTIV

N = NORMAL

R = REVERSE

Faceplate

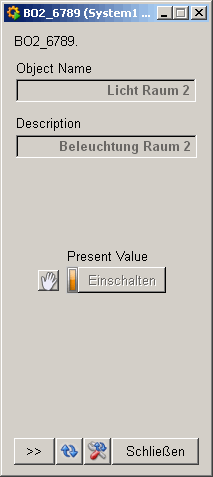

Abbildung 1. Faceplate zu "Simple_BO"

Der im Faceplate angezeigte Zustand von Present_Value hat die Bedeutung: Grün = AKTIV (1) und Grau = INAKTIV (0). Der aktuelle Wert bzw. Wenn der "Handmodus" aktiv ist, dann kann der aktuelle Zustand direkt im Faceplate geändert werden. Mehr dazu erfahren Sie unter Werteingabepanel.

Registerkarten

Für mehr Informationen zu den Registerkarten siehe Faceplate und seine Registerkarten.

Verfügbare Symboltypen

Name Verwendung $-Parameter Symbol
Simple_BO Farbliche Zustandsanzeige. Schalten (z.B. Schaltbefehl Ein/Aus, Stellbefehl Auf/Zu) DP
Lamp_1 Glühbirne (Ein/Aus) DP
