BACnet_BV
Der Objekttyp (WinCC OA Datenpunkttyp) Binary Value definiert ein Standardobjekt, dessen Properties die nach außen sichtbaren Charakteristiken eines Binärwertes repräsentieren. Ein Binärwert ist ein Parameter zur Systemsteuerung, welcher im Speicher des BACnet Devices angesiedelt ist. Dieser Parameter kann nur zwei Zustände annehmen (AKTIV und INAKTIV).
Datenpunkttypname
BACnet_BV

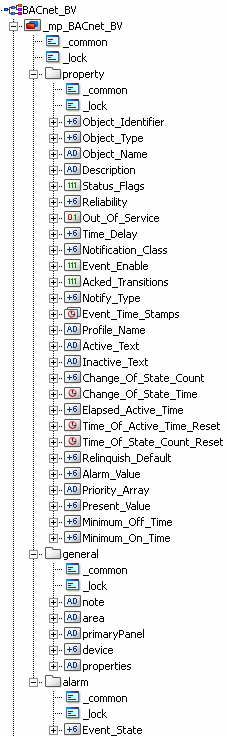

(Objekt-/)Datenpunkttypstruktur
DP_Name.property
| Datenpunktelement (Property) | Datentyp | Geräteabhängig verfügbar | Beschreibung |
|---|---|---|---|
| Present_Value | unsigned Integer | Nein | Dieses Property definiert den logischen Zustand eines Binärwertes. Dieser Zustand kann entweder AKTIV oder INAKTIV sein. Present_Value sollte optional kommandierbar sein. Wenn Present_Value für eine gegebene Instanz kommandierbar ist, dann sollten die Properties Priority_Array und Relinquish_Default ebenso für diese Instanz präsent sein. Present_Value ist schreibbar, wenn Out-Of-Service TRUE ist. |

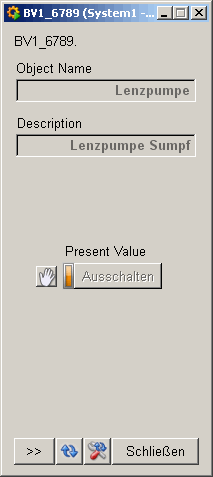

Faceplate
Der im Faceplate angezeigte Zustand von Present_Value hat die Bedeutung: Grün = AKTIV (1) und Grau = INAKTIV (0). Wenn der "Handmodus" aktiv ist, dann kann der aktuelle Zustand direkt im Faceplate geändert werden. Mehr dazu erfahren Sie unter Werteingabepanel.
Registerkarten
Für mehr Informationen zu den Registerkarten siehe Faceplate und seine Registerkarten.
Verfügbare Symboltypen
| Name | Verwendung | $-Parameter | Symbol |
|---|---|---|---|
| Simple_BV | Farbliche Zustandsanzeige, z.B. fürs Melden, einen Binärzustand | DP |
|
