BACnet_NOC

Der Objekttyp (WinCC OA Datenpunkttyp) Notification Class (Meldeklasse) definiert ein Standardobjekt, welches die erforderlichen Informationen für die Verteilung von Ereignismeldungen innerhalb des BACnet Netzwerkes beinhaltet. Meldeklassen werden bei ereignisgesteuerten Objekten eingesetzt, für die eine einheitliche Vorgehensweise bei der Behandlung, dem Zweck und der Quittierungsart dieser Meldung erforderlich ist.

Eine Meldeklasse definiert die Art wie Ereignismeldungen in ihrer Behandlung priorisiert werden sollen (bezogen auf die Ereignisse TO-OFFNORMAL, TO-FAULT und TO-NORMAL), ob sie quittierungspflichtig sind und an welche Zielgeräte diese Meldung gesendet wird.

Eine Priorisierung bezweckt, dass kritische Alarme oder Ereignismeldungen sofort ans Zielgerät gesendet werden und nicht "anstehen" müssen. Der Prioritätsbereich reicht von 0 bis 255. Dabei bedeutet eine niedrigere Prioritätsstufe, dass der Alarm/Ereignis eine höhere Priorität hat. Prioritäten können den Ereignissen TO-OFFNORMAL, TO-FAULT oder TO-NORMAL auch einzeln innerhalb einer Meldeklasse zugeordnet werden.

Häufig ist es für Meldeklassen notwendig, dass sie an mehrere Zielorte oder an unterschiedliche Zielorte an einem bestimmten Tag oder Zeit versendet werden. In der Notificatione Class ist es möglich, eine Liste von Zielorten zu definieren, welche nach Zeit, Wochentag oder Art der Vorgehensweise eingeteilt werden. Ein Zielort definiert einen Satz von Wochentagen (von Montag bis Sonntag), an denen von der Meldeklasse berücksichtigt wird, ob der Zielort erreichbar ist. Zudem hat jeder Zielort eine FromTime (von-Zeit) und eine ToTime (bis-Zeit), die ein Zeitfenster an den gewählten Wochentagen definieren, an denen der Zielort erreichbar ist. Wenn ein Ereignis, welches das Objekt Notification Class verwendet, ausgelöst wird und es ergeben sich Übereinstimmungen im Wochentag und Zeitfenster, dann wird zum Zielort eine Meldung gesendet. Des Weiteren sind Zielorte dafür geeignet Übergänge zwischen jeglichen Kombinationen von den drei Ereignissen TO-OFFNORMAL, TO-FAULT oder TONORMAL zu verarbeiten. Der Zielort spezifiziert ebenso das Empfangsgerät, welches die Meldung empfängt und einen Prozess innerhalb des Devices startet.

Datenpunkttypname

BACnet_NOC

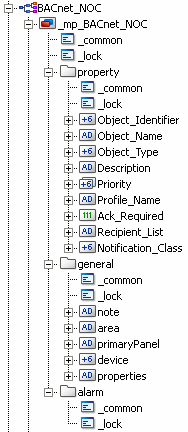

(Objekt-/)Datenpunkttypstruktur

Configs der Datenpunktelemente

Config	Datenpunktelement
Peripherieadresse (_address)	Alle Datenpunktelemente in DP_Name.Property.

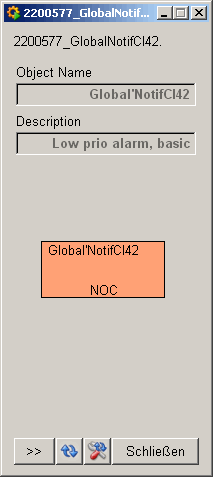

Faceplate

Registerkarten

Die Registerkarte "Eigenschaften 1" zeigt die allgemeinen Property-Werte des Objektes an.

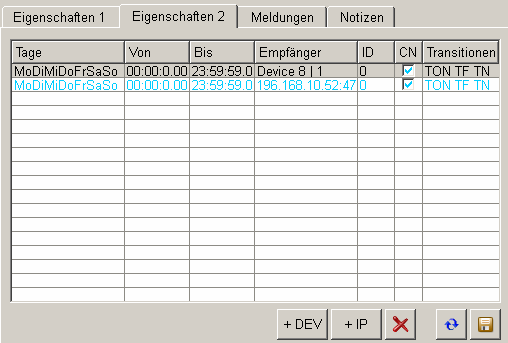

In der Registerkarte "Eigenschaften 2" können die Empfänger für die Meldeklasse spezifiziert werden:

Klicken Sie auf die Schaltfläche "+ IP", wenn die Empfängerspezifikation über eine IP-Adresse erfolgen soll. Klicken Sie auf die Schaltfläche "+ DEV", wenn die Empfängerspezifikation über die Device-Nummer erfolgen soll.

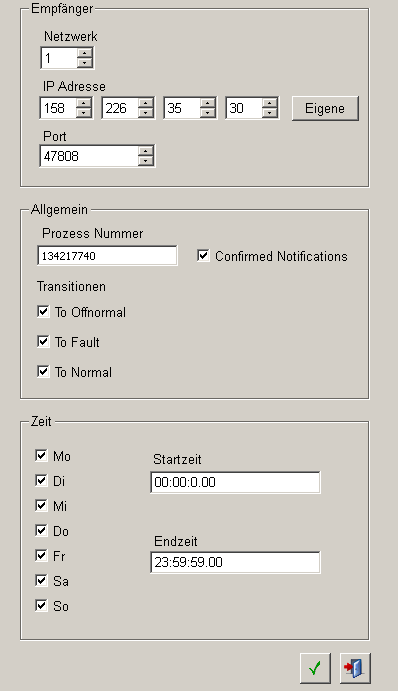

Empfängerspezifikation über IP-Adresse:

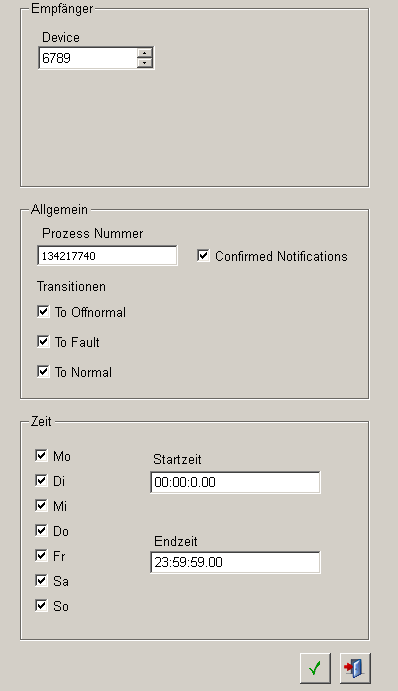

Empfängerspezifikation über Device-Nummer:

Für mehr Informationen zu den Registerkarten siehe Faceplate und seine Registerkarten.

Verfügbare Symboltypen

Name	Verwendung	$-Parameter	Symbol
NOC	Objekt für die zeitbezogene Zuordnung von Alarm- und Ereignismeldungen.	DP
