DP Typ Ansicht

Es kann über Drag&Drop ein Datenpunkttyp von einem DP Typ Ansicht zu dem DP Typ Ansicht-Widget hinzugefügt (gezogen) und detailliert angezeigt werden.

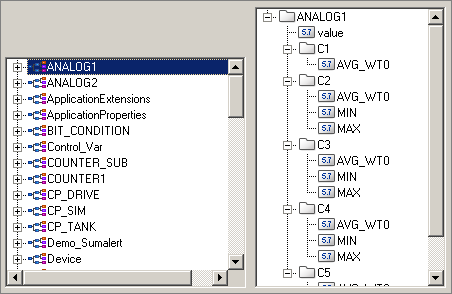

Abbildung 1. DP Baumansicht (links) und DP Typ Ansicht mit Datenpunkttyp LABOR_ANALOG (rechts)

So erstellen Sie eine Datenpunkttyp-ansicht

Klicken Sie auf das DP Typ Ansicht-Symbol im Gedi.
Klicken Sie in die Panelarbeitsfläche und ziehen Sie die Ansicht mit der linken Maustaste auf die gewünschte Größe und lassen Sie die Taste los.
Öffnen Sie das Eigenschaftenfenster.
Vergeben Sie den Objektnamen neben (Name).
Auf der Registerkarte "Standard" ändern Sie die Eigenschaften der Ansicht wie die Farbe. Auf der Registerkarte "Extended" bestimmen Sie die DP Typ Ansicht-Spezifischen Eigenschaften wie "treeStepSize" und "rootIsDecorated" (siehe auch Eigenschaften komplexer Grafikobjekte sowie Control/Control Grafik/DP Typ Ansicht-Funktionen.)

Mit einem Doppelklick auf den DP Typ Ansicht im Panel während des Engineerings, kann sein Initialize-Skript geöffnet werden.

Für das Hinzufügen von eigenen Icons zum DpTypeView und Informationen zum Drag & Drop von Datenpunkten und Datenpunkttypen auf ein Panel siehe DP Typ Ansicht.
