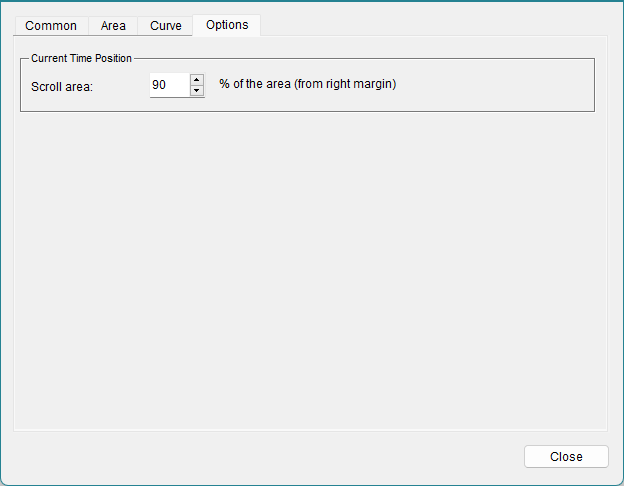

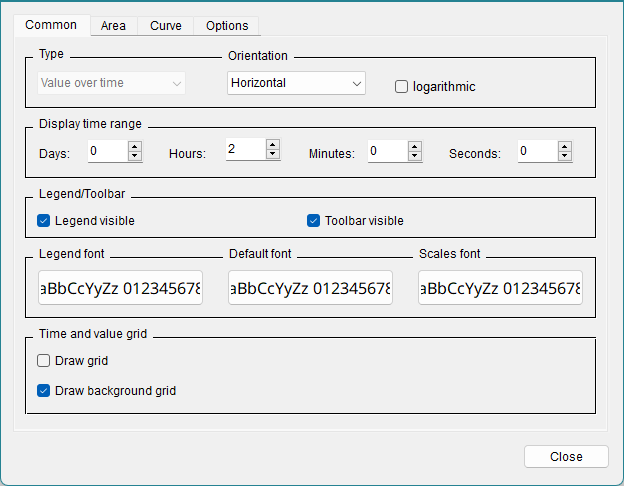

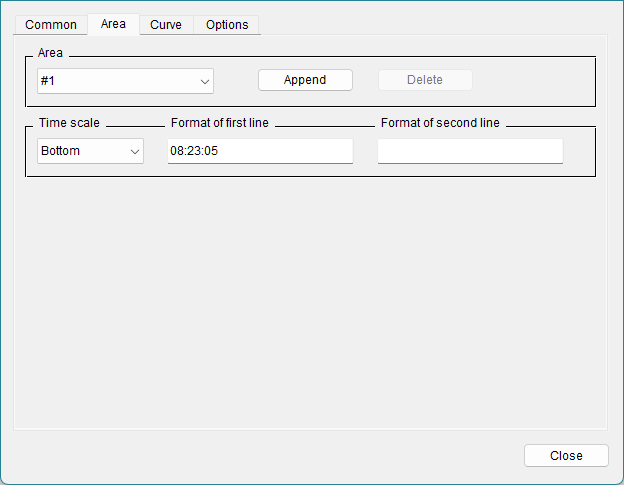

Konfigurationspanels für Trends

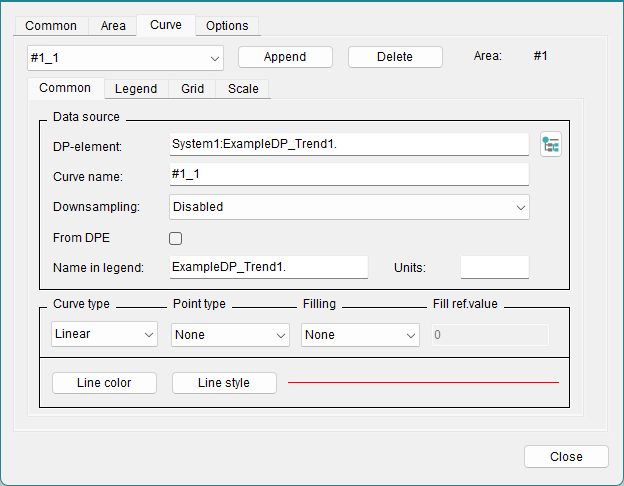

Datenquelle

Der Kurvenname wird im Allgemein-Tab der Trendkurve eingegeben. Er muss eindeutig sein und die Kurve charakterisieren. Drücken Sie die Eingabetaste, um den Kurvennamen anzuwenden. Der neue Kurvenname wird in der Kombinationsbox oberhalb der Kurven-Tabs aktualisiert, nachdem der Trend-Editor geschlossen und erneut geöffnet wurde.

Das Kontrollkästchen Von DPE übernimmt Beschriftungen vom Datenpunktelement.

Das Legendenlabel für die Kurve wird unten eingegeben. Dies ist der Name der Kurve, wie er in der Legende des Trends angezeigt wird.

Anzeigeoptionen

Kurventyp

Hier wählen Sie Ihren Kurventyp aus einer Auswahl von Punkte (einzelne Punkte, curveType 0), Linear (Punkte linear verbunden, curveType 2), Stufen (Punkte stufenweise verbunden, curveType 1) und Ereignis (Ereigniskurve, curveType 4).

Punkttyp

Optional können Sie das Punktformat für den Kurventyp oder für die Minimum- und Maximum-Markierung (siehe unten) auswählen. Sie können einen der folgenden Typen auswählen:

• Rechteck
• x
• +
• *
• O
• Dreieck
• O gefüllt
• Dreieck gefüllt

Ein benutzerdefinierter Marker kann mit der Funktion "curvePointIcon" hinzugefügt werden.

Füllung

Der Bereich unterhalb der Kurve kann mit der Linienfarbe gefüllt werden.

Die Füllung kann sich auf einen Referenzwert beziehen. In diesem Fall wird der Bereich zwischen dem Wert der Kurve und dem Referenzwert gefüllt. Dieser Referenzwert kann auch oberhalb der Linie liegen, um den oberen Teil der Kurve zu füllen.

Der Bereich oberhalb der Kurve kann mit der Linienfarbe gefüllt werden.

Sie können dies auch mit den Funktionen "curveFillType" und "curveFilled" einstellen.

Füll-Ref.-Wert

Geben Sie hier den Referenzwert ein, auf den sich die Kurvenfüllung bezieht.

Linienfarbe

Öffnet den Farbwähler, in dem Sie die Farbe für die Kurve im Trend auswählen können. Dynamische Farben können im Trend-Widget nicht angezeigt werden und dürfen daher nicht verwendet werden.

Linienstil

Öffnet den Linienstil-Wähler. Dies kann auch mit der Funktion "curveLineType" eingestellt werden. Sie können einen der folgenden Linienstile auswählen:

• ___________________ [solid]
• _ _ _ _ _ _ _ _ _ _ _ _ [dashed]
• . . . . . . . . . . . . . . . . . [dotted]
• - . - . - . - . - . - . - . - . - [dash_dot]
• - .. - .. - .. - .. - .. - .. - .. [dash_dot_dot]

Geben Sie die Breite der Linie an und legen Sie fest, wie die Linienverbindung ("Join") und das Linienende ("Cap") aussehen sollen.

Verbindung

• Gehrung [JoinMitter]
• Rund [JoinRound]
• Abgeschrägt [JoinBevel]

Ende

• Flach [CapButt]
• Rund [CapRound]
• Quadratisch [CapProjecting]

Schaltflächen

Hinzufügen

Fügt zusätzliche Kurven zum Bereich hinzu. So können die Werte eines anderen Datenpunktelements im Trend angezeigt werden. Bis zu 16 Kurven sind innerhalb eines Bereichs möglich.

Löschen

Löscht die aus der Kombinationsbox ausgewählte Kurve.

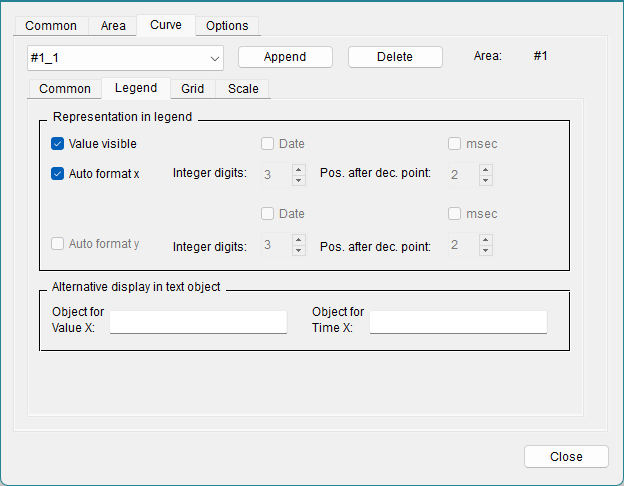

Darstellung in der Legende

• Die Option Wert sichtbar zeigt den aktuellen Wert des Datenpunktelements in der Trendlegende an.

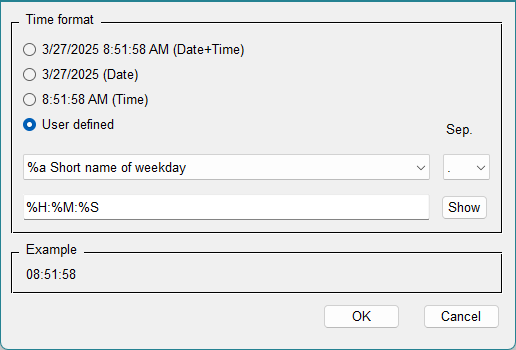

• Das Kontrollkästchen Auto-Format x formatiert die Legende für x automatisch. Deaktivieren Sie es, um weitere Details für die x-Achse zu definieren (siehe oben).
• Die Optionen Ganzzahlstellen und Stellen nach dem Dezimalpunkt definieren, wie der Wert in der Legende angezeigt werden kann.
• Datum und msec (Millisekunden) können hier ausgewählt werden, um in der Legende angezeigt zu werden.
• Auto-Format y formatiert die Legende für die y-Achse, wenn der Kurventyp Wert-über-Wert gewählt wurde.

Alternative Anzeige im Textobjekt

Bietet die Ausgabe des aktuellen Wertes und der aktuellen Zeit / des Wertes der Kurve, z. B. in Textfeldern außerhalb des Trends. Diese Option kann anstelle der Legende verwendet werden. Wie die Legende zeigt die Alternative Anzeige im Objekt immer den neuesten Wert an.

Objekt für Wert X

Geben Sie hier den Namen des Textobjekts ein, in dem der aktuelle Wert angezeigt werden soll.

Objekt für Wert Y

Geben Sie hier den Namen des Textobjekts ein, in dem die aktuelle Zeit/der Wert angezeigt werden soll.

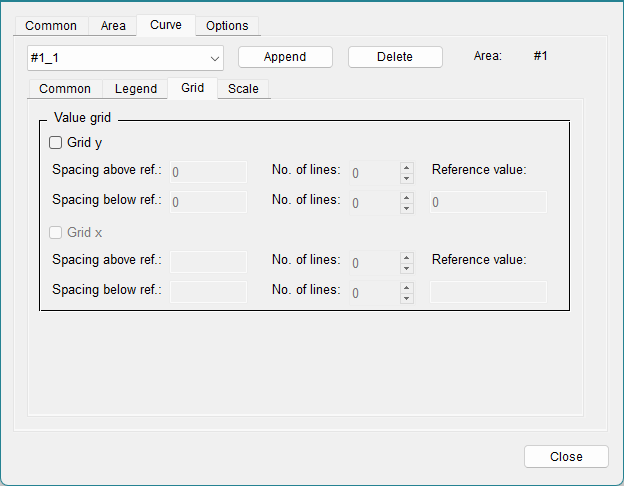

Referenzwert

Mit Hilfe des Referenzwerts wird eine Linie auf der Y-Achse zwischen den oberen und unteren Gitterlinien definiert. Das bedeutet, dass, wenn z. B. der Referenzpunkt 100 ist und 5 Gitterlinien mit einem Abstand von 20 oberhalb des Referenzwerts definiert wurden, horizontale Gitterlinien bei den Werten 120, 140, 160, 180 und 200 der Y-Achse des Trends angezeigt werden. Für die Trendtypen Wert-über-Zeit, horizontal und logarithmisch muss der Referenzwert größer als 0 sein.

Abstand oberhalb Ref.

Definiert den Abstand zwischen den Gitterlinien oberhalb des Referenzwerts.

Abstand unterhalb Ref.

Definiert den Abstand zwischen den Gitterlinien unterhalb des Referenzwerts.

Anzahl der Linien

Definiert die Anzahl der Gitterlinien, die oberhalb/unterhalb des Referenzwerts in den oben definierten Abständen angezeigt werden.

Die Gitterlinien sind mit den X- und Y-Achsen verbunden. Das bedeutet, dass das Gitter nicht fest im Trendfenster platziert ist, sondern sich automatisch an den Zoom der X- und Y-Achse anpasst.

Das Gitter x ist für das Gitter in x-Richtung vorgesehen.

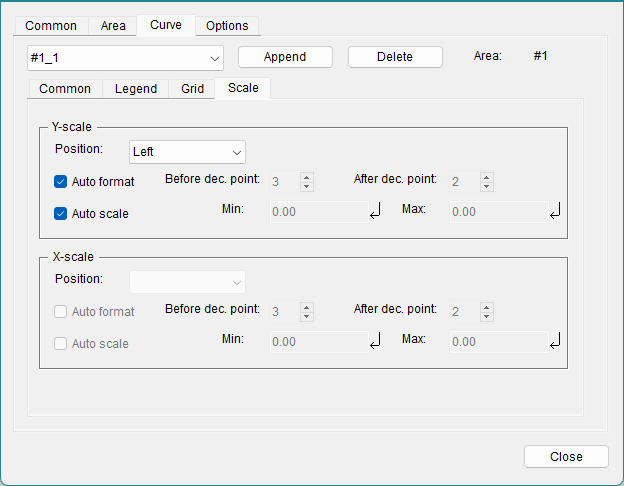

Die Optionen für die Y- und X-Achse sind weitgehend gleich.

Die Position der Skala kann für die Y-Achse auf die linke oder rechte Seite und für die X-Achse auf oben oder unten eingestellt werden. Die Skalen können auch gar nicht angezeigt werden.

Mit Auto-Format werden die Werte automatisch formatiert.

Wenn das Auto-Format für die Y-Skala in einem logarithmischen Wert-über-Zeit-Trend mit horizontaler Ausrichtung nicht aktiviert ist, ist es möglich, nur die Position nach Dezimalstellen zu bearbeiten, und das Format muss auf "exponentiell" gesetzt werden.

Auto-Skalierung und Min. Max.: Hier können Sie entweder eine automatische Skalierung oder die maximalen und minimalen Werte der Achse definieren. Beachten Sie, dass die minimalen und maximalen Werte pro Kurve für einen logarithmischen Trend größer als 0 sein müssen. Die Min- und Max-Werte können als Grenzen für die Ereigniskurve verwendet werden. In diesem Fall muss die automatische Skalierung deaktiviert sein.
